鎮江揚中鋼桁架拱形波紋鋼屋蓋圖紙

今天由杰達鋼構技術員胡子豪帶大家了解一下我們公司早些年在鎮江某糧油儲備庫施工的鋼結構拱形屋頂圖紙。

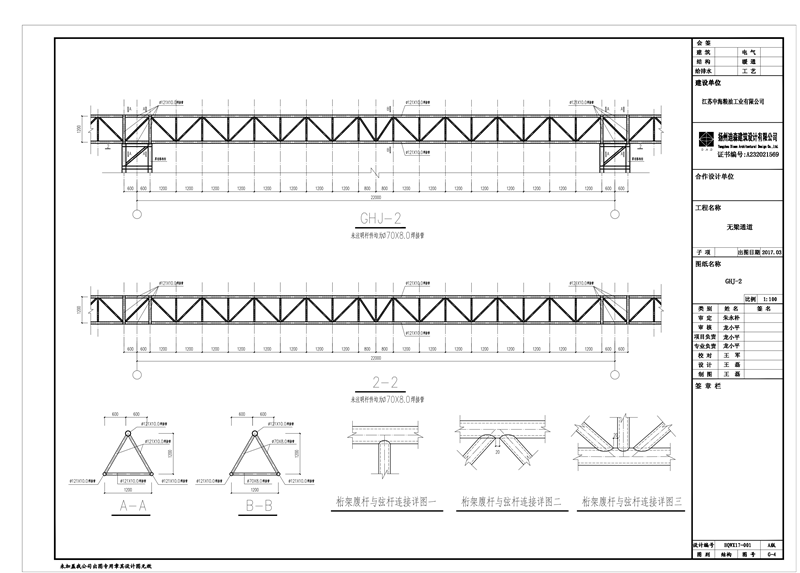

本份圖紙中可以看出，下部結構為鋼管桁架結構，不僅鋼柱是桁架，橫梁同樣采用的是鋼管桁架，屋頂采用的是拱形波紋鋼屋蓋結構。

在本份圖紙中，我們可以看到他的跨度是16米，長度是89.6米，建筑面積是1390.4平方米。

因為本次施工的拱形波紋鋼屋蓋跨度是16米，所以我們做的拱高是1/5，即為3.2米，板材厚度為1.0mm，板材廠家為上海寶鋼。

下面我們來看一下本份圖紙的詳細內容。

下圖是該拱形屋頂建筑的立面圖，從下圖可以看到本結構下部為管桁架結構，高度大約為5米。

并且可以看到拱形高度為3米，而且可以看到拱形屋頂部分標注了由專業廠家設計制作安裝。

上面就是關于我們施工過的鎮江揚中某糧油公司鋼結構拱形屋頂的全部圖紙了，您有任何想法可以留言給我們！
